natürlicher Rauchabzug NRA, aerodynamisch wirksam

nach DIN 18232

Beispiele Geräte

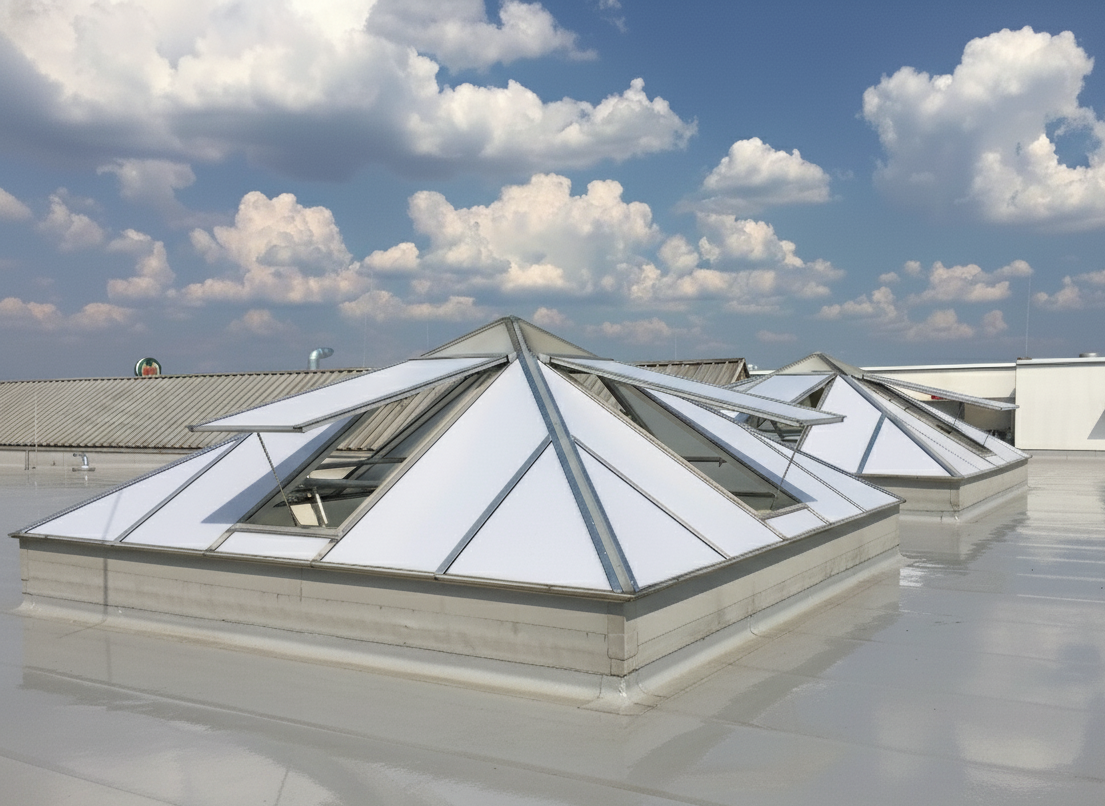

Natürliche Rauchabzugsanlagen NRA werden eingesetzt, wenn der zu schützende Bereich z.B. nach DIN 18232 ausgelegt ist (z.B. eingeschossiger Industriebau, bei Grundflächen größer 1.600m²)

Die hierbei zum Einsatz kommenden Geräte NRWG sind geprüft nach DIN EN 12101-1 und verfügen über entsprechende CE-Kennzeichen mit Prüfnummer, u.a. mit Angabe der Größe und des Aw-Wertes.

Standardmäßig werden diese Systeme mittels CO2 Druckgas betrieben. Als Energiequelle für das Öffnen der Pneumatik-Zylinder / Geräte dienen Druckgasflaschen, welche sich in einem Alarm- bzw. Handauslösekasten befinden. Ebenfalls besitzen sie eine thermische Einzelauslösung, welche unabhängig von der Zentral- / Handauslösung das Gerät ab z.B. 65°C öffnet.

Ein Rohrleitungsnetzt aus Kupfer- oder Stahlrohr verbindet die einzelnen Geräte mit dem Auslösekasten. Durch Gruppenschaltungen und Nebenbedienkästen lassen sich die Geräte auch in komplexen Gebäuden mit mehreren Rauchabschnitten gezielt ansteuern.

Die erforderliche Zuluftmenge wird über steuerbare Wandjalousien, Klappen oder entsprechend reagierende Tore sichergestellt.

oder

natürliche Rauchableitung RWA, geometrisch wirksam

Komponenten, Zubehör

RWA-Anlagen für die geometrische Rauchableitung werden eingesetzt, wenn diese z.B. nach Industriebaurichtlinie oder Landesbauordnung, in notwendigen Treppenhäusern, nach Versammlungs- oder Verkaufsstättenverordnung gefordert sind.

Häufig sind dies elektrische Anlagen mit 24V - Notstromversorgung.

24V-Stellantriebe (Ketten-,Spindel- oder Zahnstangenantrieb) an Fenstern oder Dachklappen montiert, bilden mit den Notstrom-Steuerzentralen, optischen Rauchmeldern zur automatischen Auslösung und Handbedientastern die RWA-Anlage. Auch hier sorgen Türen und Tore für die erforderliche Zuluft.

Auch in DIN-Anlagen für den aerodynamischen Rauchabzug finden elektro-mechanische Öffnersysteme mehr und mehr Anwendung.

Lüftertaster zum Auf- und Zusteuern der Stellantriebe bieten hier zusätzlich die Möglichkeit der täglichen Lüftung.
Mittels Lüftertaster oder Zentralbefehl aus der Gebäudeleittechnik und in Verbindung mit Wind- und Regensensoren, ist eine komfortable und regensichere Lüftung jederzeit und individuell möglich.

Die Alarmauslösung hat stets Vorrang. Alle Nebenfunktionen sind bis zum Zurücksetzen der Anlage (Reset) deaktiviert.

Erst nach dem Zurücksetzen ist die Anlage wieder sicher und vollumfänglich betriebsbereit.
